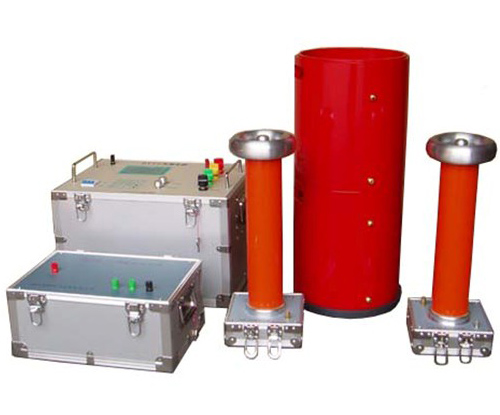

變頻串聯諧振試驗成套裝置

　　產品簡介：

　　BXSF變頻串聯諧振試驗成套裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、治金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。

　　◆適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗

　　◆適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗

　　◆適用于大型發電機組、電力變壓器工頻耐壓

　　◆適用于電力變壓器的感應耐壓試驗

　　產品特性：

　　◆體積小、重量輕、適用于現場使用

　　變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高(30-120)，有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運輸及現場安裝。

　　◆安裝可靠性高

　　變頻裝置采用先進的設計思想、高品質的LGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓、過電壓(保護值可根據需要人為整定)以及放電保護功能，可保護設備及人身的安全;當試驗放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

　　◆試驗的等效性好

　　采用接近工頻(30HZ-300HZ)的交流電壓作為試驗電源。無論是在等效性和一致性上都與50HZ/60HZ的工頻電源非常接近，保護了試驗結果的可靠性和真實性。

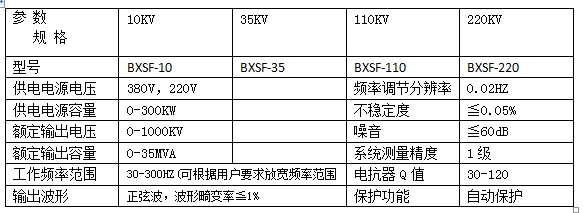

　　產品參數：
